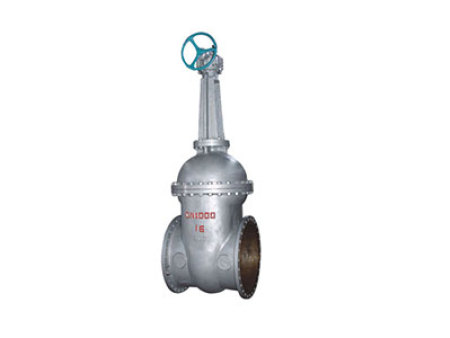

Z541H带齿轮传动闸阀
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 留言咨询 更多信息 | |
| 分享： |
|
摘要
Z541H带齿轮传动闸阀是常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量。Z541H伞齿轮闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
产品介绍
Z541H带伞齿轮传动法兰闸阀
公称压力：1.6-10.0MPa
口径范围：DN50-DN800
法兰尺寸标准按JB/T79-1994
适用介质及温度：
铸钢、铬钼钢：蒸汽、油品、水等≤425、≤550℃
304不锈钢：硝酸类≤200℃
316不锈钢：醋酸类≤425℃
一、Z541H伞齿轮旁通闸阀产品简介：
Z541H带齿轮传动闸阀是常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量。Z541H伞齿轮闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。Z541H附加旁通阀可以使大口径闸阀开启时的压力变小，也可以在应急时使用旁通阀。Z541H伞齿轮闸阀符合国内外标准的要求，密封可靠、性能优良、造型美观。密封副配对合理，闸板和阀座的密封面采用不同硬度的司太立(stellite)钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
二、Z541H伞齿轮闸阀的主要优点：
（1）流体阻力小。Z541H带齿轮传动闸阀闸体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
（2）启闭较省力。安装伞齿轮，一人就可开启大口径闸阀，启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
（3）介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
三、主要零件的材料说明：
四、Z541H铸钢伞齿轮闸阀的主要尺寸：
-
