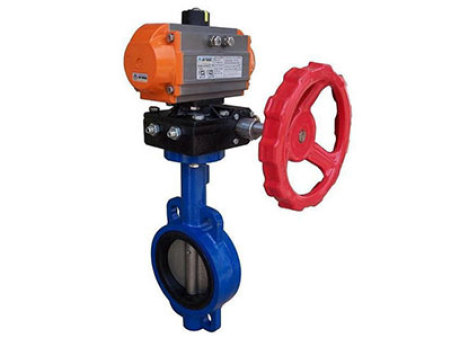

D671X对夹气动蝶阀
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 留言咨询 更多信息 | |
| 分享： |
|
摘要
D671X型软密封气动蝶阀是由铸铁、碳钢或不锈钢材料的蝶阀体、阀板、阀杆和橡胶密封、气动执行器、气动元件等构成。
产品介绍
一、D671X对夹气动蝶阀、气动调节蝶阀：
D671X型软密封气动蝶阀是由铸铁、碳钢或不锈钢材料的蝶阀体、阀板、阀杆和橡胶密封、气动执行器、气动元件等构成。适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作工艺自控的调节流量和截流介质作用。
注：在没有说明的情况下，本厂默认“气动蝶阀”指不带定位器的开关型，用于管道介质截流（即只能全开或全关）；“气动调节蝶阀”才是带定位器的流量调节型，用于管道介质流量的调节或截流（即阀板可以中途定位）
二、D671X气动调节蝶阀的特点：
1、D671X对夹气动蝶阀采用双偏心结构，密封性号，越关越紧。2、阀体采用橡胶密封圈可根据客户不同的需求可在不同特点的介质上安装。3、由于蝶板采用框架结构，介质的流动阻力小，流动的面积大。4、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。5、D671X对夹气动蝶阀采用的工艺，使该阀门更容易安装，操控简单，外观好看。
三、气动调节蝶阀、气动蝶阀的气动执行机构及气动元件的配置选择：
根据不同控制和要求可选择下列附件：
截断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
气缸形式：单缸式或双缸式 气缸工作压力：0.4~0.7MPa 气缸开关时 间：双作用式1~5秒
气缸空气耗量：1~131L 电磁阀电源：220VAC，24VDC
四、D671X气动调节蝶阀各规格的性能参数：
七、主要外形和连接尺寸：
-
