摘要
轴流止回阀通过阀门进口端与出口端的压力差来决定阀瓣的开启和关闭。轴流式止回阀可有效防止介质倒流，确保管道安全。

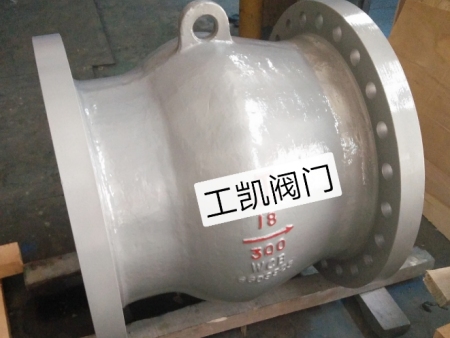

产品介绍

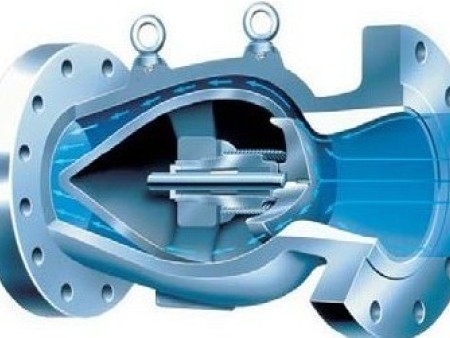

1．单体结构，重量轻，刚性好，便于维护;
2．弹簧的的推力使阀瓣在即使用无介质压力作用时，也能处理关闭位置；
3．良好的支承方式使阀门无论处于什么安装位置时阀瓣和阀座均能良好对中，故阀门可任意角度安装。
4．阀套外形的流线型设计与体腔流线型设计的组合构成了轴流式止回阀流线型流道，的计算和设计使流道的过流面积充分且保持一致，压力损失小，流态稳定，无气蚀。阀瓣在介质流动时产生负压及弹簧推力下回座，无介质对阀瓣背面直接冲击；因此，轴流式止回阀是低噪音阀门。
5．阀瓣前后两端支承和阀瓣轴的特殊表面处理及结构设计，克服了类似阀门使用过程中经常发生的卡阻现象，启闭平稳；同时避免了因重力因素造成阀瓣对中性差，密封副受力不均，两次动作间密封副吻合部位不一致而影响密封性能的缺陷，使密封副始终处于良好的受力和吻合状态。
6．的设计使用弹簧推力在阀瓣处于关闭位置时略大于阀瓣重力及阀瓣和前后支承间的磨擦力之和，阀瓣既可在低压力及任意安装时回座密封，又能实现低压开启，减低泵启动载荷，保护泵的运行安全。
ACH41H-16C/P轴流式止回阀部分外形与连接尺寸：
DN
PN
法兰连接尺寸
外形尺寸
D
D1
D2
b
Z-d
L
50
16
165
125
99
20
4-18
120
80
16
200
160
132
20
8-18
180
100
16
220
180
156
22
8-18
240
150
16
285
240
211
24
8-22
350
200
16
340
295
266
24
12-22
450
轴流式止回阀
一：轴流式止回阀的简单介绍
轴流止回阀通过阀门进口端与出口端的压力差来决定阀瓣的开启和关闭。轴流式止回阀可有效防止介质倒流，确保管道安全。
二：轴流式止回阀产品标准
设计与制造
结构长度
法兰连接尺寸
试验与检验
GB/T 21387
GB/T 12221
GB/T 9113.1-9113.2
JB/T 9092
三：轴流式止回阀产品特点

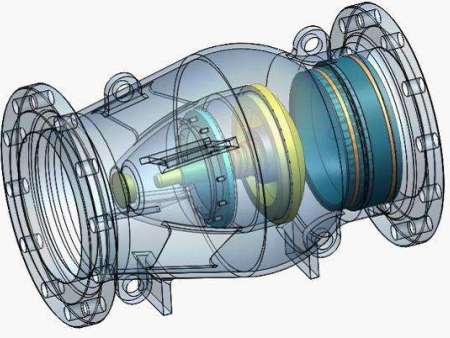

1. 产品由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安全。
2. 阀体，阀瓣，尾椎设计成流线型通道，具有良好的流体性能，限度减少流阻和压力。
3. 运用高性能弹簧材料HT/INCONELX-750，具有耐腐性能，抗氧化和机械性能，确保弹簧长期工作情况下，运行状态。
4. 静音式运行，从而消除阀门管道中的噪音和水锤确保设备和管道安全。
5. 开启与关闭反应迅速，高可靠的预压弹簧使阀瓣对流体压力变化快速反应。
6. 结构紧凑，方便安装，垂直，水平安装都可。
7. 阀门采用合金钢堆焊密封面，耐磨，耐腐，寿命长。
8. 阀门的压力范围比较广。
四:.轴流式止回阀的性能规范
型号
ACH41H-16C/P
ACH41H-25C/P
ACH41W-40
ACH41W-64
ACH41H-100
公称压力
PN16
PN25
PN40
PN64
PN100
壳体强度 2.4
3.8
6.0
9.6
15.0
高压密封
1.8
2.8
4.4
7.1
11.0
适用介质
水、油品、气体等
适用温度
≤400℃
五：轴流式止回阀主要部件材质
阀体
阀瓣
导流罩
密封副
阀杆
弹簧
铸钢WCB CF8
铸钢WCB CF8
铸钢WCB CF8
堆焊不锈钢
1Gr18Ti9
HT/INCONELX-750
六：轴流式止回阀部分外形与连接尺寸
DN
PN
法兰连接尺寸
外形尺寸
D
D1
D2
b
Z-d
L
50
16
165
125
99
20
4-18
120
80
16
200
160
132
20
8-18
180
100
16
220
180
156
22
8-18
240
150
16
285
240
211
24
8-22
350
200
16
340
295
266
24
12-22
450
