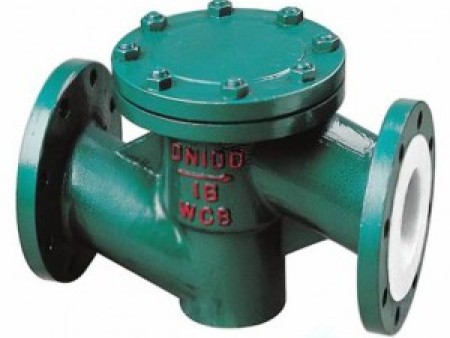

H41J|衬胶止回阀|衬橡胶
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
H41J衬胶止回阀、衬氟止回阀产品详情。止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。想了解更多信息请联系我们.
产品介绍
一、衬氟、衬胶止回阀的主要性能规范：
H41J衬胶止回阀、衬氟止回阀产品详情。止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。本厂衬胶止回阀基本类型有四种：H41J型法兰连接直通升降式止回阀和H42J型升降立式止回阀、H44J旋启式止回阀。衬胶止回阀设计规范遵循GB/T 12235，GB/T 12236，API 6D标准：
工作温度 适用介质 ≤85℃ （H41J）升降式衬胶止回阀：一般腐蚀性介质 ≤120℃ （H41F46）升降式衬氟止回阀：强腐蚀性介质 二、衬胶止回阀的主要零部件的材料：
H41J零件名称： H41J衬胶止回阀的零件材料： 阀体 灰铸铁衬橡胶、氟塑料 阀盖 灰铸铁衬橡胶、氟塑料 阀瓣 灰铸铁衬橡胶、氟塑料 阀杆 灰铸铁衬橡胶、氟塑料 三、衬氟、衬胶止回阀的主要外形尺寸和连接尺寸（mm）
公称通径 标 准 值 参 考 值 DN（mm） NPS（inch） L D D1 D2 f B Z-фD B H WT（?） PN1.0 1.6 MPa 15 1/2 130 95 65 45 2 14 4-14 110 55 6 20 3/4 150 105 75 55 2 16 4-14 120 58 7.8 25 1 160 115 85 65 2 16 4-14 135 60 10 32 1 1/4 180 135 100 78 2 18 4-18 150 75 12.5 40 1 1/2 200 145 110 85 3 18 4-18 165 82 14.5 50 2 230 160 125 100 3 20 8-18 185 95 19.5 65 2 1/2 290 180 145 120 3 20 4-18 210 105 25.5 80 3 310 195 160 135 3 22 8-18 235 120 30 100 4 350 215 180 155 3 24 8-18 260 135 36 125 5 400 245 210 185 3 26 8-23 310 158 62 150 6 480 280 240 210 3 28 12-23 350 180 78 200 8 495 335 295 265 3 30 12-25 420 215 156 250 10 622 405 355 320 3 32 12-25 505 240 172 300 12 698 460 410 375 4 34 16-25 560 265 240 350 14 787 520 470 435 4 38 16-25 605 300 208 400 16 914 580 525 485 4 40 16-30 650 350 265 采用标准：设计与制造：Q/JBGN01 结构长度：QB1221 法兰连接尺寸：JB78 PN1.6MPa
产品【H41J-10升降式衬胶止回阀】订货须知：1、①衬胶止回阀产品名称与型号②衬胶止回阀口径③衬胶止回阀是否带附件以便我们的为您正确选型④衬胶止回阀的使用压力⑤衬胶止回阀的使用介质的温度。2、若已经由设计单位选定的衬胶止回阀型号，请按衬胶止回阀直接向我司销售部订购。
