GJ41X手动胶套管夹阀
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要

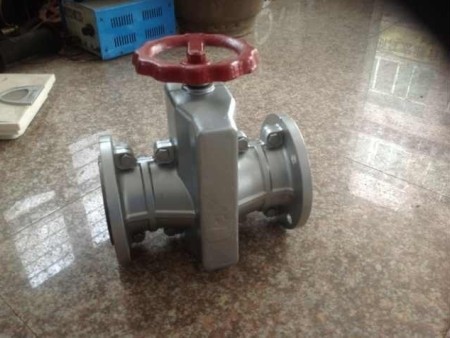

GJ41X手动胶套管夹阀由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。适用于泥浆等介质，操作简单。
产品介绍
GJ41X手动管夹阀结构和工作原理：
1结构：本阀门由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。
2工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。
二、GJ41X管夹阀安装及维修：
伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
1本厂生产管夹阀尺寸符合机械工业部标准，出厂前经过试验， 按规定10Kg/cm2持续5分钟无泄漏，安装时不必拆洗调整更动。
2本阀在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济的确实惠。三、GJ41X管夹阀主要外形尺寸：
公称通径
主要连接尺寸及外型尺寸 Main outline dimensionsconnection dimensions
重量KG
L
D
D1
D2
b
Z-?
20
135
105
75
55
16
4-14
2.5
25
145
115
85
65
16
4-14
3
32
160
135
100
78
18
4-18
4
40
180
145
110
85
18
4-18
6
50
210
165
125
100
20
4-18
7.5
65
250
185
145
120
20
4-18
9.5
80
300
190
160
135
22
4-18
16
100
350
215
180
155
22
8-18
20
125
430
245
210
185
25
8-18
28
150
500
280
240
210
25
8-23
43
200
650
335
295
265
32
8-23
80
-
