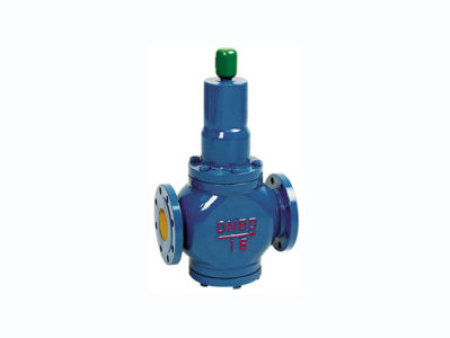

减压稳压阀Y416X
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
Y416X /Y410X / Y110X / Y42X型 直接作用弹簧薄膜式减压阀 直接作用弹簧薄膜式减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压阀 想了解更多信息请联系我们.
产品介绍
结构特点和用处
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
主要技术参数和性能指标
型号
Y410X / Y110X
Y416X / Y116X
Y42X
公称压力(Mpa)
1.0
1.6
2.5
壳体试验压力(Mpa)*
1.5
2.4
3.75
密封试验压力(Mpa)
1.0
1.6
2.5
最高进口压力(Mpa)
1.0
1.6
2.5
出口压力范围(Mpa)
0.2-0.8
0.2-1.0
0.4-1.6
压力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)P2G
GB12244-1989
渗漏量
0
工作温度
0℃-80℃
*：壳体试验不包括膜片、顶盖
流量系数(Cv)DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500
主要零件材料零件名称零件材料阀体 阀盖 底盖WCB阀座2Cr13阀瓣2Cr13阀杆2Cr13缸套2Cr13/25(镀硬铬)活塞2Cr13O型圈丁腈橡胶密封圈丁腈橡胶膜片夹织物丁腈橡胶调节弹簧60Si2Mn
外形尺寸(PN1.0-2.5)单位：mm
公称通径DN
外 形 尺 寸
L
H
Hl
15
160
225
90
20
160
265
98
25
180
265
110
32
200
265
110
40
220
320
125
50
250
320
125
65
280
325
130
80
310
385
160
100
350
385
170
125
400
430
200
150
450
430
210
200
500
560
240
250
650
690
290
300
800
800
335
350
850
880
375
400
900
980
405
450
900
1100
455
500
950
1130
465
-
