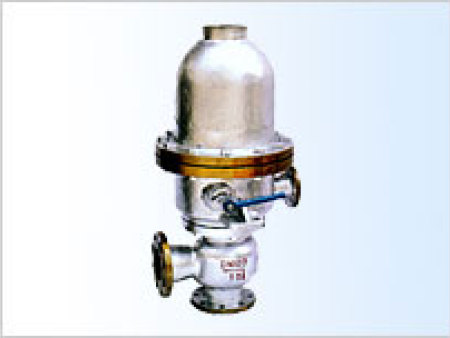

T47H-16C自由半浮球式蒸汽疏水阀
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
T47H-16C自由半浮球式蒸汽疏水阀想了解更多信息请联系我们.
产品介绍
用途及使用范围：
T47H-16C或Q浮球式疏水调节阀(引进前苏联原型号T47H-16C浮球式调节阀)适用于电站、化工、制药、造纸等行业具有加热器的工业部门，用于除氧汽水箱水位的调节，有效控制加热器中的水量多少的设备。
结构特点及工作原理：
1、此阀外形尺寸较大，适用于较大背压力且不会泄漏蒸汽，排出的凝结水是接近蒸汽压力的饱和水，故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。
2、该阀随着凝结水液面上升，当浮球升到距罩盖底平面403mm时，阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后，阀门全关，冷凝水不能流出，使浮球稳定的限制在113-403毫米的空间范围内变化，从而使阀门达到只能排放空气和水及高温冷凝水，而阻止蒸汽泄漏的优越性。
3、本阀是利用凝结水液位的变化而使浮球上升和下降，也可以手柄操作，从而驱动下部的启闭装置，开启和关闭，实现排水阻气的功能。主要外形尺寸与连接尺寸
Main external and connecting dimensions：
产品型号
Produstion Type公称通径DN(mm)
Nominal Diameter主要外形尺寸Main
External Dimensions连接尺寸Connecting Dimensions
长
Long宽
Wide
HigL1
L2
M
A-D
D1
D2
b
z-φd
DN
B-D
D1
D2
b
z-φd
T41H-16C
40
460
540
964
160
240
385
145
110
85
18
4×18
40
145
110
85
18
4×18
50
160
125
100
20
4×18
80
195
160
135
22
4×18
100
215
180
155
25
8×18
150
470
560
980
280
240
210
30
8×23
-
