锻钢法兰端阀门
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
产品介绍
产品详细描述
锻钢法兰阀门有三种阀盖设计形式。是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。
法兰端截止阀 法兰端闸阀 法兰止回阀
法兰端阀门设计结构和特征
法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
锻钢法兰端闸阀 150Lb-600Lb
标准材质明细表序号 零件名称 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L) 2 阀座 A276 420 A276 304 A276 304(L) A276 316(L) 3 闸板 A182 F430 A182 F304 A182 F304(L) A182 F316(L) 4 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L) 5 垫片 316夹柔性石墨 316夹PTFE 6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L) 7 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 8 圆柱销 A276 420 A276 304 9 填料压套 A276 410 A182 F304(L) A182 F316(L) 10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 11 填料压板 A105 A182 F304 12 螺母 A194 2H A194 4 A194 8 A194 8M 13 阀杆螺母 A276 420 14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M 15 铭牌 SS 16 手轮 A197 17 润滑垫片 A273 431 18 填料 柔性石墨 PTFE 适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等 适用温度 -29°C～425°C -29°C～550°C -29°C～200°C
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）NPS 1/2 3/4 1 11/4 11/2 2 L(RF)
L1(BW)150Lb 108 117 127 140 165 203 300Lb 145 152 165 178 190 216 600Lb 165 190 216 229 241 292 H（开） 150,300Lb 158 169 197 236 246 283 600Lb 169 197 236 246 283 320 W 100 100 125 160 160 180 重量 150 RTJ 4.5 5.2 8.2 11.5 12.5 20.3 BW 2.8 3.3 5.4 7.1 8.2 12.5 300 RTJ 4.8 6.2 9.3 14 15.5 23.4 BW 3.5 4.4 6.8 8.1 9.2 15.4 600 RTJ 5.9 7.4 10.4 16.2 17.5 18.3 BW 4.5 5.1 8.2 10.5 12.4 20.1
锻钢法兰端闸阀 900Lb-1500Lb
-

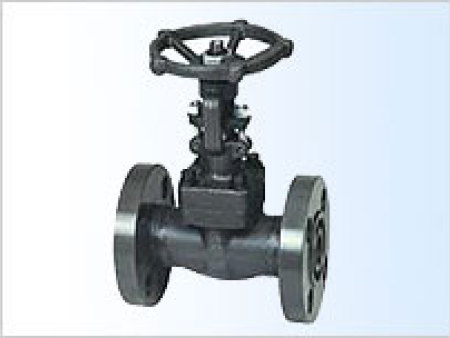

![锻钢法兰截止阀J41Y]()
锻钢法兰截止阀J41Y
型号： J41Y 口径： DN10-50 压力： 150Lb-1500LB 材质： 碳钢、锻钢、A105、A182、F22、不锈钢 上海工凯阀门有限公司是各种工程用配套阀门生产企业。价格实惠，质量高，服务贴心，欢迎拨打销售电话021-56419915、56419913、由阀门工程师为您服务。http://www.cngkv.com
-
![自密封锻钢截止阀]()
自密封锻钢截止阀
自密封锻钢截止阀锻钢阀门与其他阀门产品相比的特点是耐高温高压，的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的。
-
![延长端锻钢闸阀]()
延长端锻钢闸阀
延长端锻钢闸阀有二种阀盖设计形式.是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接. 延长端锻钢闸阀适用于闸阀、球阀和截止阀。
-
![波纹管锻钢闸阀]()
波纹管锻钢闸阀
波纹管锻钢阀门想了解更多信息请联系我们.
