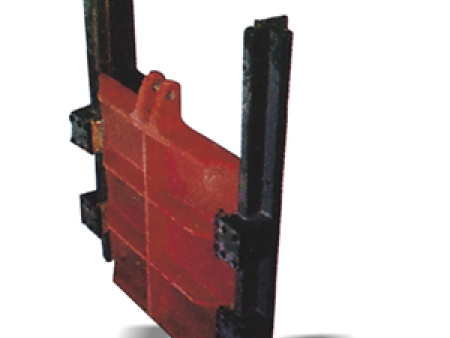

ZMQF铸铁镶铜方型闸门
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
ZMQF铸铁镶铜方型闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。想了解更多信息请联系我们.
产品介绍
一、 ZMQF铸铁镶铜方型闸门主要用途：
ZMQF铸铁镶铜方型闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。它采用的外弧形设计，结构合理、受力均匀，采用灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。二、ZMQF铸铁镶铜方型闸门结构特点：
1.ZMQF铸铁镶铜方型闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。 2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。 3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。 4.品种规格齐全，适应性广。 5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。三、ZMQF铸铁镶铜方型闸门主要技术性能参数：
1.型号与规格： 方型闸门：明杆式 ZMF DN200～DN2500mm 2.铸铁镶铜方闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10 e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）MAX工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min，不大于1.5m/min。 h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。四、ZMQF铸铁镶铜方型闸门主要外形连接尺寸：
型 号
通径 D
A
B
E
H
b
φd
ZMQF -300
300×300
425
145
55
600
20
φ20
ZMQF -400
400×400
550
150
60
885
20
φ20
ZMQF-500
500×500
615
195
70
1000
30
φ25
ZMQF -600
600×600
720
205
83
1200
30
φ25
ZMQF -700
700×700
848
236
91
1400
30
φ25
ZMQF -800
800×800
945
265
110
1600
30
φ30
ZMQF -900
900×900
1100
290
145
1600
30
φ30
ZMQF -1000
1000×1000
1200
325
155
1700
35
φ30
ZMQF -1200
1200×1200
1400
360
170
2335
40
φ30
ZMQF -1400
1400×1400
1630
420
200
2720
40
φ35
ZMQF -1500
1500×1500
1750
450
215
2900
40
φ35
ZMQF -1600
1600×1600
1870
480
230
3100
40
φ35
ZMQF -1800
1800×1800
2025
520
250
3356
40
φ35
ZMQF -2000
2000×2000
2220
570
270
3680
50
φ40
ZMQF -2200
2200×2200
2440
626
300
4040
50
φ40
ZMQF -2500
2500×2500
2740
700
340
4580
50
φ40
