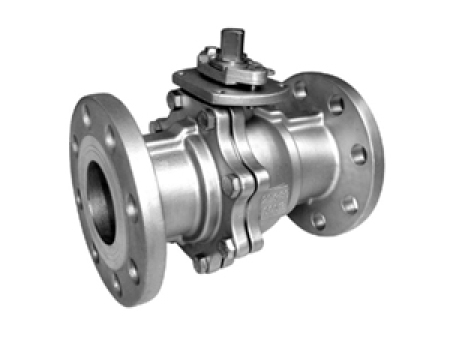

不锈钢美标球阀
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
上海工凯阀门有限公司是各种工程用配套阀门生产企业。价格实惠，质量放心，服务贴心，欢迎拨打销售电话021-56419915、56419913、由阀门工程师为您服务。http://www.cngkv.com
产品介绍
不锈钢美标球阀优点
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。不锈钢美标球阀主要性能规范Chief property and specification
材质名称
Name of material适用温度
Working temeorature适用介质
Avialable mediaCF8 ≤50℃ OCr18Ni9 CF8N NITRIC ACID OCr18NiMo2ti 硝酸类 CF3 NITRIC ACID OOCr18Ni10 硝酸类 CF3M NITRIC ACID OOCr17Ni14Mo2 硝酸类 不锈钢美标球阀执行标准Executive standard
项目Item 设计制作 Design and manufacture 压力温度等级 Pressure temperature Lating 标准Standard API 6D ANSI B16.34 法兰标准Flange stanard 结构长度 Face to face/enrd 检查和试验 Spection and test ANSI B16.0 ANSI816.5 AP1598 不锈钢美标球阀试验压力Test pressure
类别Type Mpa PSI 强度试验Shell test 7.7 1125 高压密封试验（水）
Sealing test（WATER）5.8 815 低压密封试验
Sealing test（AIR）5-7巴Bar 150Lb连接尺寸和外形尺寸150Lb External and connecting dimensions （mm）
公称通径NPS
Norminal diameter单位
UnitL D C G T n-Ф W H in mm 1/2〞 15 150Lb 108 89 60.5 35 12 4-15 115 72 10-k 4.25 3.5 2.38 1.38 0.47 4-0.59 4.53 28.3 3/4〞 20 150Lb 117 98 70 43 12 4-15 115 76 10-k 4.61 3.86 2.76 1.69 0.47 4-0.59 4.53 29.9 1〞 25 150Lb 127 108 79.5 51 12 4-15 150 92 10-k 5 4.25 3.13 2 0.47 4-0.59 5.9 3.62 11/2〞 40 150Lb 165 127 98.5 73 14.3 4-16 200 123 10-k 6.5 5 3.88 2.88 0.56 4-0.62 7.87 4.84 2〞 50 150Lb 178 152 120.5 92 15.9 4-19 200 132 10-k 7 6.00 4.75 3.62 0.625 4-0.75 7.87 5.20 21/2〞 65 150Lb 190 178 139.5 105 17.5 4-19 320 164 10-k 7.5 7 5.50 4.12 0.69 4-0.75 12.6 6.45 3〞 80 150Lb 203 190 152.4 127 19.1 4-19 320 173 10-k 8 7.50 6 5 0.75 4-0.75 12.6 6.8 4〞 100 150Lb 229 229 190.5 157 23.9 8-19 450 210 10-k 9 9 7.5 6.19 0.94 8-0.75 17.72 8.26 6〞 150 150Lb 394 279 241.5 216 26 8-22 800 288 10-k 15.5 10.98 9.50 8.5 1.02 8-0.88 31.5 1.34 8〞 200 150Lb 457 343 298.5 270 29 8-22 1120 374 10-k 18.00 13.50 11.75 10.62 1.12 8-0.88 44.10 14.72 10〞 250 150Lb 553 406 362 342 31 12-25 1420 366 10-k 20.98 16 14.75 12.75 1.2 12-1 55.12 14.40 12〞 300 150Lb 610 483 432 381 32 12-25 1420 412 10-k 24 19 17 15 1.26 12-1 55.12 16.22 300Lb连接尺寸和外形尺寸300Lb External and connecting dimensions （mm）
公称通径NPS
Norminal diameter单位
UnitL D T G C n-Ф W H in mm 1/2〞 15 mm 140 95 15 35 66.5 4-15 115 72 in 5.51 3.74 0.59 1.38 2.62 4-0.59 4.53 28.3 3/4〞 20 mm 152 117 16 43 82.5 4-19 115 76 in 5.98 4.61 0.62 1.69 3.25 4-0.75 4.53 29.9 1〞 25 mm 165 124 18 51 89 4-19 150 92 in 6.5 4.9 0.71 2 3.5 4-0.75 5.9 3.62 11/2〞 40 mm 190 156 20.7 73 114.5 4-22 200 123 in 7.5 6.12 0.81 2.88 4.51 4-0.88 7.87 4.84 2〞 50 mm 216 165 22.3 92 127 8-19 200 132 in 8.5 6.5 0.88 3.62 5 8-0.75 7.87 5.20 21/2〞 65 mm 241 190 25.4 105 149 8-22 320 164 in 9.5 7.5 1 4.12 5.87 8-0.88 12.6 6.54 3〞 80 mm 283 210 28.5 127 168.5 8-22 320 173 in 11.25 8.25 1012 5 6.62 8-0.88 12.6 6.8 4〞 100 mm 305 254 31.8 157 200 8-22 450 210 in 12 10 1.25 6.19 7.88 8-0.88 17.72 8.26 6〞 150 mm 4.3 318 36.6 216 270 12-22 800 336 in 15.875 12.5 1.44 8.5 10.62 12-0.88 31.5 13.32 8〞 200 mm 502 381 42 270 330 12-25 1120 385 in 19.76 15 16.5 10.62 12.99 12-1 44.10 15.16 10〞 250 mm 568 444 48 342 387.5 16-29 1420 370 in 22.36 1.89 1.89 12.75 15.25 16-1.12 55.12 14.56
-
