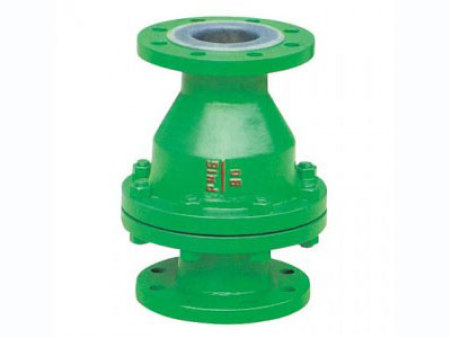

H44F46-16C型旋启式衬氟止回阀
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
H44F46-16C型旋启式衬氟止回阀旋启式衬氟止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~600mm、NPS1/2~48；工作温度－196~200℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
产品介绍
一、H44F46旋启式衬氟止回阀用途：
旋启式衬氟止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~600mm、NPS1/2~48；工作温度－196~200℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
二、衬氟止回阀H44F46阀体主要材质：
碳钢、低温钢、双相钢(F51/F53)、钛合金、铝青铜、因科镍尔(INCONEL625)、SS304、SS304L、SS316、SS316L；铬钼钢、蒙乃尔(400/500)、20#合金，哈氏合金等金属材料。
序号 零件名称 灰铸铁 铸钢 不锈钢 Z C P R 1 阀体、阀盖 Ht250 WCB CF8 CF8M 2 衬里层/阀座 FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯) 3 轴、阀瓣(板) 1Cr13/35WCB1Cr18Ni1900Cr17Ni14Mo2 4 螺栓 35 34 1Cr17Ni2 1Cr17Ni2 5 螺母 45 45 0Cr18Ni9 0Cr18Ni9 三、H44F止回阀生产标准与规范：
1、设计与制造：API594、API6D、JB/T8937
2、结构长度：API594、API6D、DIN3202、JB/T8937
3、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验：API598、JB/T9092
5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47。四、衬氟旋启式止回阀结构特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高五、旋启式止回阀作用原理及结构说明：
1、作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面
2、结构说明
a、结构形式：旋启式单阀瓣
b、驱动方式：对焊连接
c、连接形式：对焊连接
d、阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度。六、旋启式止回阀维护、保养与安装、使用：
1、该阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。
2、存放月运输时启闭件应处于关闭装置，同时应做好以下工作：
a、阀瓣应固定于开启位置
b、通径两端内口用泡沫板堵塞，端口须用闷盖塞紧，予以防尘、防锈，保持通道清洁和端面的平整；
c、汽缸部位进行适当的包装防护、防震和防碰；
d、阀门放置时应平稳，气动驱动装置朝上，不得相互受挤。
3、长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹，焊接口的防护状况进行检查，擦拭污垢和锈迹后，重新涂刷防锈油予以防护。七、H44F46衬氟旋启式止回阀主要连接及外形尺寸：
H44F-10、H44F46-10主要连接及外形尺寸：
公称通径
DN标准值 参考值 L D D D f b Z-Фd D0 H 重量 PN1.0(MPa) 15 130 95 65 45 2 14 4-Ф14 105 55 5 20 150 105 75 55 2 16 4-Ф14 115 58 7 25 160 115 85 65 2 16 4-Ф14 128 60 9 32 180 135 100 78 2 18 4-Ф18 145 75 11 40 200 145 110 85 3 18 4-Ф18 160 82 13.5 50 230 160 125 100 3 20 4-Ф18 178 95 18 65 290 180 145 120 3 20 4-Ф18 205 105 22 80 310 195 160 135 3 22 4-Ф18 230 120 28 100 350 215 180 155 3 22 8-Ф18 255 135 34 125 400 245 210 185 3 24 8-Ф18 305 158 58 150 480 280 240 210 3 24 8-Ф23 345 180 72 200 495 335 295 265 3 26 8-Ф23 415 215 150 250 622 390 350 320 3 28 12-Ф23 490 240 165 300 698 440 400 368 4 28 12-Ф23 540 265 190 350 787 500 460 428 4 30 16-Ф23 585 300 225 400 914 565 515 482 4 32 16-Ф25 635 360 254 450 978 615 565 532 4 32 20-Ф25 680 385 285 500 978 670 620 585 4 34 20-Ф25 740 415 333 H44F-16C、H44F46-16C衬氟旋启式止回阀主要连接及外形尺寸：
公称通径
DN标准值 参考值 L D D D f b Z-Фd D0 H 重量 PN1.6(MPa) 15 130 95 65 45 2 14 4-Ф14 110 55 6 20 150 105 75 55 2 16 4-Ф14 120 58 7.8 25 160 115 85 65 2 16 4-Ф14 135 60 10 32 180 135 100 78 2 18 4-Ф18 150 75 12.5 40 200 145 110 85 3 18 4-Ф18 165 82 14.5 50 230 160 125 100 3 20 4-Ф18 185 95 19.5 65 290 180 145 120 3 20 4-Ф18 210 105 25.5 80 310 195 160 135 3 22 8-Ф18 235 120 30 100 350 215 180 155 3 24 8-Ф18 260 135 36 125 400 245 210 185 3 26 8-Ф18 310 158 62 150 480 280 240 210 3 28 8-Ф23 350 180 78 200 495 335 295 265 3 30 12-Ф23 420 215 156 250 622 405 355 320 3 32 12-Ф25 505 240 172 300 698 460 410 375 4 34 12-Ф25 560 265 240 350 787 520 470 435 4 38 16-Ф25 605 300 208 400 914 580 525 485 4 40 16-Ф30 650 350 265
