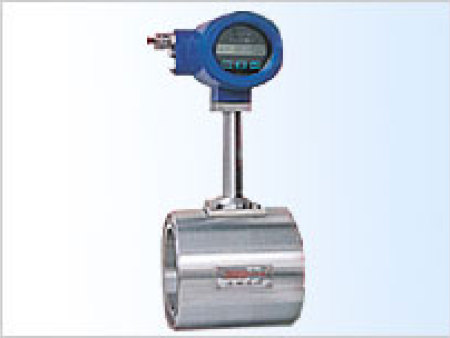

LUGB涡街流量计
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
想了解更多信息请联系我们.
产品介绍
涡街流量计是基于卡门涡街原理而研制成功的一种具有良好水平的新型流量计。自七十年代以来得到了迅速发展，据有关资料显示，现在日本、欧美等发达使用涡街流量计的比例大幅度上升，己广泛应用于各个领域，将在未来流量仪表中占主导地位，由于它具有其它流量计不可兼得的优点，是孔板流量计的替代产品。
LUGB型涡街流量 传感器适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。
·如企业生产车间，通过LUGB型涡街流量计测量：蒸汽，压缩空气、自来水等。得到实际流量值，可以核算在生产过程中成本。
·如是能源供给企业，LUGB型涡街流量计为你提供能够准确的能源消耗量，给你的能源消费结算提供有力数据。
·如是环保部门，LUGB型涡街流量计可以测量废水，废气。为你的净化环境，更有效的利用资源，提供良好的参考值。与国外其他同类产品相比：
·交货快，成本低，维修方便。
与国内其他同类产品相比：
·成熟的制造流程，能够在保证质量的同时，提供产量。
·常用口径，能够在三天内交货。
·是本公司的主流产品，能够提供良好的售后服务。
·安装非常方便，不需要附设导压管，冬季没有冻裂的麻烦。功能特点
1.无可动部件，运行可靠，性能较好，使用寿命长。
2.测量被测流体，不直接接触传感器，性能稳定。
3.输出信号是与流量成正比的脉冲信号或输出4~20mA标准电流信号。
4.压力损失较少，故比差压流量计具有节能特点。
5.测量量程比大，可达1：10。而差压式只有1：3。
6.结构简单而牢固，安装方便，维修费用极少。工作原理：
在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡(如图所示)，这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，可用下式表示：
f =St · v/d
式中 :
f-卡门涡街的释放频率
St-系数（称为斯特罗哈数）
v-流速
d-柱状物的宽度
卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。斯特罗哈数是涡街流量计的重要系数。在曲线的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量。 KTLU系列涡街流量传感器的旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上的应力通过在它内部的压电元件来检出的。
流量测量范围（测量饱和蒸汽质量的流量的选型）内径 (mm)
0.1MPa
0.2MPa
0.3MPa
0.4MPa
0.5MPa
0.6MPa
25
15-80kg/h
18-115kg/h
20-150kg/h
23-185kg/h
25-220kg/h
27-255kg/h
32
24-130kg/h
30-190kg/h
34-245kg/h
37-300kg/h
41-360kg/h
44-415kg/h
40
38-200kg/h
46-295kg/h
52-385kg/h
58-475kg/h
64-560kg/h
68-650kg/h
50
59-315kg/h
72-460kg/h
82-600kg/h
91-740kg/h
0.100-0.880
0.110-1.020
65
0.100-0.530
0.12-0.775
0.138-1.010
0.154-1.250
0.170-1.480
0.180-1.720
80
0.152-0.800
0.183-1.170
0.210-1.550
0.233-1.895
0.260-2.200
0.270-2.600
100
0.237-1.255
0.286-1.850
0.328-2.400
0.364-2.960
0.400-3.500
0.430-4.100
125
0.370-1.960
0.448-2.860
0.512-3.750
0.569-4.650
0.630-5.470
0.670-6.360
150
0.533-1.960
0.645-4.120
0.738-5.400
0.819-6.660
0.900-7.880
0.960-9.160
200
0.948-5.010
1.150-7.130
1.310-9.600
1.460-11.80
1.600-14.00
1.710-16.30
250
1.480-7.830
1.790-11.40
2.050-15.00
2.280-18.50
2.500-21.90
2.670-25.40
300
2.130-11.30
2.580-16.50
2.950-21.60
3.280-26.60
3.600-31.50
3.840-36.60
350
2.900-15.35
3.510-22.40
4.020-29.40
4.460-36.30
4.900-42.90
5.230-50.00
400
3.790-20.00
4.580-29.30
5.250-38.40
5.830-47.40
6.400-56.00
6.830-65.10
450
4.800-25.40
5.800-37.10
6.640-48.60
7.370-60.00
9.100-70.90
8.650-82.40
500
5.920-31.30
7.160-45.80
8.200-60.00
9.100-74.00
10.00-87.50
10.70-101.8
600
8.530-45.10
10.30-65.90
11.80-86.40
13.10-106.6
14.40-126.0
15.40-146.5
700
11.60-61.40
14.00-90.00
16.10-117.6
17.80-145.1
19.60-171.5
20.90-200.0
800
15.20-80.20
18.30-117.2
21.00-153.6
23.30-190.0
25.60-224.0
27.30-260.5
900
19.20-101.5
23.20-148.4
26.60-194.4
29.50-240.0
32.40-283.5
34.60-330.0
1000
23.70-125.3
28.60-183.2
32.80-240.0
36.40-296.0
40.00-350.0
42.70-407.0
1200
34.10-180.5
41.30-263.8
47.20-345.6
52.40-426.3
57.60-504.0
61.50-586.1
内径 (mm)
0.7MPa
0.8Mpa
0.9MPa
1.0MPa
1.1MPa
1.2MPa
25
28-290 kg/h
30-320 kg/h
32-360 kg/h
33-390 kg/h
34-425 kg/h
36-460 kg/h
32
47-470 kg/h
49-530 kg/h
52-585 kg/h
54-640 kg/h
56-700 kg/h
59-750 kg/h
40
73-740 kg/h
77-830 kg/h
81-910 kg/h
85-1000 kg/h
88-1090 kg/h
92-1170 kg/h
50
0.110-1.160
0.120-1.290
0.130-1.430
0.130-1.560
0.140-1.700
0.140-1.84
65
0.190-1.950
0.200-2.180
0.210-2.410
0.220-2.640
0.230-2.870
0.240-3.100
80
0.290-2.960
0.310-3.300
0.320-3.650
0.640-4.000
0.350-4.350
0.370-4.700
100
0.460-4.620
0.480-5.160
0.510-5.710
0.530-6.250
0.550-6.800
0.570-7.340
125
0.710-7.220
0.750-8.060
0.790-8.920
0.830-9.770
0.860-10.60
0.900-11.50
150
1.020-10.40
1.080-11.60
1.140-12.80
1.190-14.10
1.240-15.30
1.390-16.50
200
1.820-18.50
1.920-20.60
2.020-22.80
2.120-25.00
2.200-27.20
2.290-39.40
250
2.840-28.90
3.010-32.30
3.160-35.70
3.130-39.10
3.440-42.50
3.580-45.90
300
4.100-41.60
4.330-46.40
4.550-51.40
4.770-56.30
4.950-61.20
5.160-66.10
350
5.570-56.60
5.900-63.20
6.200-70.00
6.490-76.60
6.740-83.30
7.020-89.90
400
7.280-74.00
7.700-82.60
8.100-91.40
8.480-100.0
8.800-108.8
9.170-117.4
450
9.210-93.60
9.740-104.5
10.20-115.6
10.70-126.6
11.10-137.7
11.60-148.6
500
11.40-115.5
12.00-129.0
12.70-142.8
13.30-156.3
13.80-170.0
14.30-183.5
600
16.40-166.3
17.30-185.8
18.20-205.6
19.10-225.0
19.80-244.8
20.60-264.2
700
22.30-226.4
23.60-252.8
24.80-280.0
26.00-306.3
27.00-333.2
28.10-359.7
800
29.10-295.7
30.80-330.2
32.40-365.4
33.90-400.0
35.20-435.2
36.70-469.8
900
36.90-374.2
39.00-418.0
41.00-462.5
42.90-506.3
44.60-550.8
46.40-594.5
1000
45.50-462.0
48.10-516.0
50.60-571.0
53.00-625.0
55.00-680.0
57.30-734.0
1200
65.50-655.3
69.30-743.0
72.90-822.2
76.30-900.0
79.20-979.2
82.50-1057
流量测量范围（测量气体<工作状态>体计流量的选型）
内径 (mm)
极小流量 (m 3 /min)
大流量 (m 3 /min)
25
0.2344/ √ρ
1.470
32
0.3841/√ρ
2.410
40
0.6001/√ρ
3.770
50
0.9376/√ρ
5.890
65
1.5846/√ρ
9.950
80
2.4003/√ρ
15.10
100
3.7505/√ρ
23.60
125
5.8602/√ρ
36.80
150
8.4385/√ρ
53.00
200
15.002/√ρ
94.20
250
23.440/√ρ
147.3
300
33.755/√ρ
212.2
350
45.943/√ρ
288.6
400
60.008/√ρ
377.0
450
75.947/√ρ
477.1
500
93.762/√ρ
589.0
600
135.02/√ρ
848.2
700
183.77/√ρ
1154
800
240.03/√ρ
1508
900
304.62/√ρ
1908
1000
375.05/√ρ
2356
1200
540.00/√ρ
3393
流量测量范围（测量气体<标准状态>体积流量的选型）
如何正确选择安装点： 正确地选择安装点和正确安装传感器都是非常重要的环节，若在安装环节失误轻者影响测量精度，重者会影响传感器的使用寿命，甚至损坏传感器。·对直管段的要求传感器对安装点的上下游直管段有要求，否则会影响测量精度。内径 (mm)
小流量 (Nm 3 /min)
大流量 (Nm 3 /min)
25
0.2344k/ √ρ
1.470 k
32
0.3841 k /√ρ
2.410 k
40
0.6001 k /√ρ
3.770 k
50
0.9376 k /√ρ
5.890 k
65
1.5846 k /√ρ
9.950 k
80
2.4003 k /√ρ
15.10 k
100
3.7505 k /√ρ
23.60 k
125
5.8602 k /√ρ
36.80 k
150
8.4385 k /√ρ
53.00 k
200
15.002 k /√ρ
94.20 k
250
23.440 k /√ρ
147.3 k
300
33.755 k /√ρ
212.2 k
350
45.943 k /√ρ
288.6 k
400
60.008 k /√ρ
377.0 k
450
75.947 k /√ρ
477.1 k
500
93.762 k /√ρ
589.0 k
600
135.02 k /√ρ
848.2 k
700
183.77 k /√ρ
1154 k
800
240.03 k /√ρ
1508 k
900
304.62 k /√ρ
1908 k
1000
375.05 k /√ρ
2356 k
1200
540.00 k /√ρ
3393 k
若传感器安装点的上游有渐缩管，传感器上游应有不小于15D的等径直管段，下游应有不小于15D的等径直管段。
若传感器安装点的上游有90°弯并没有或T形接头，传感器上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。
若传感器安装点的上游在同一平面上有二个90°弯头，传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。
若传感器安装点的上游在不同平面上有二个90°弯头，传感器上游应有不小于40D的等径直管段，下游应有不小于5D的等径直管段。
流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处，若安装在传感器的上游，传感器上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。
特别注意： ·传感器安装点的上游较近处若装有阀门，不断地开关阀门，对传感器的使用寿命影响大，非常容易对传感器造成损坏。·传感器昼避免在架空的非常长的管道上安装传感器，这样时间一长后，由于传感器的下垂非常容易千万传感器与法兰间的密封泄漏，若不得已要安装时，在传感器的上下游2D处分别设置管道紧固装置。■ 对配管的要求 ：
■ 对管道振动的要求传感器昼避免安装在振动较强的管道上，若不得已要安装时，采用减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。传感器对安装点的上下游直管段有要求，否则会影响测量精度。
传感器安装点的上下游配管的内径应与传感器内径相同，其应满足下式的要求。0.98DN≤D≤1.05DN
式中：
DN-------传感器内径；
D--------配管内径。配管应与传感器同心，同轴念头应不大于0.05DN。
传感器与法兰的密封垫不能凸入管道内，其内径可比传感器内径略大。
特别注意：在空压机出口处振动较强，不能安装传感器，应安装在储气罐之后。
■ 对外部环境的要求 ：1．传感器避免安装在温度变化很大的场所和受到设备的热辐射，若安装时，须有隔热通风的措施。
2．传感器避免安装在含有腐蚀性气体的环境中，若安装时，须有通风措施。
3．传感器应该安装在室内，安装在室外时，须有防潮和防晒的措施，注意水是否会顺着电缆线流入放大器盒内。
4．安装传感器的周围须有充裕的空间，应有照明灯和电源插座，以便安装接线和定维护。
5．传感器的接线位置要远离电噪声，如大功率变压器、电机机和电源等。
6．传感器安装点附近不能有无线电收发机存在，否则高频噪声会干扰传感器的正常使用。 对外部环境的要求■ 本安型涡街流量传感器使用注意事项 ： 本系列本安防爆型产品经仪器仪表防爆安全监督检验站(NEPSI)检验认可，符合标准GB3896.1/4-83的规定，其防爆标志为ExibⅡCT1-6，防爆合格证为CXB00285。本产品与关联设备-安全栅配合使用构成本安全防爆系统后，可应用于相应爆炸性危险场所。用户在现场安装使用，须注意下列事项:·产品外壳设有接地端子，用户在使用产品时，须可靠接地；
·本安型涡街流量传感器与经防爆检验机构认定的安全栅配接才能构成本安防爆系统；
·传感器与安全栅本安端之间的连接电缆为三芯屏蔽电缆(电缆有绝缘护套)芯线截面0.5mm2。其屏蔽层在安全场所单端接地，其电缆布线尽可能排除电磁干扰的影响并使电缆分布参数控制在0.05F之内；
·产品允许工作的环境温度范围为-25～+50℃，防爆标志中温度组别与被测介质温度的关系如下温度级别
T 1
T 2
T 3
T 4
T 5
T 6
介质温度
≤400℃
≤280℃
≤180℃
≤120℃
≤85℃
≤70℃
· 安全栅须装于安全场所，其安装使用维护按照安全栅使用说明书；
·用户不得自行随意更换产品内的电气元件；
·用户安装使用和维护产品时同时遵守GB50058-92《爆炸和火灾危险环境电力装置设计规范》和《中华人民共和国爆炸危险场所电气安全规程》的有关规定。 ·三线制电压脉冲配LB979
·三线制标准电流配LB979
·二线制标准电流配LB87S
涡街流量计型号说明规格代码
说明
安装型式
-2
法兰卡装（水专用带法兰）
通径代码
-02
通径25 mm
03
通径 32mm
04
通径 40mm
05
通径 50mm
06
通径 65mm
08
通径 80mm
10
通径 100mm
12
通径 125mm
15
通径 150mm
20
通径 200mm
25
通径 250mm
30
通径 300mm
XX（仅插入式）
通径 xx*10mm
表体材质
C
碳钢
F
不锈钢
转换器型材
-1
组合式
2
分体式
输出信号型式
1
脉冲输出
2
0～10 mA 输出
3
0～20mA输出
流体温度
1
普通型-20～150℃
2
中温型-40～250℃
3
高温型+100～350℃
一体化 LUGB型智能电磁流量计就地显示仪，采用涡街传感器和美国Microchip公司微控制器技术开发的一种具有水平的流量计，它可测量工业管道中液体、饱和蒸汽。气体的工况体积和质量流量。 LUGB－L型涡街流量计就地显示型 适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。涡街就地显示仪是涡街流量传感器与显示表一体化产品，其技术参数、测量范围、测量精度及安装要求不变的情况下，方便用户现场读数、抄表。 功能特点1.显示工况、瞬时、累积流量、频率、介质密度、仪表系数。
2.微功耗双电源：内部3V锂电池供电，工作电流38 A:也可外部24VCD供电。
3.断电保护功能：采用E2PROM技术，数据能长期保存。
4.具有电池失效监视功能。
5.具有小信号切除功能。
6.备有RS-485通讯接口。
7.检测探头采用技术封装，抗振性能优越。
8.压力损失小，无可动部件，使用寿命长。 技术参数1.管道口径：20-500mm(中间任意值）
2.公称压力：0-2.5MPa
3.介质温度：-40℃-+300℃
4.精确度：+-1.5％
6.壳体材质：碳钢，不锈钢（1Cr18Ni9Ti)
7.供电电源：内部：3.6V电池，外部：+12VDL、+24VDC
8.输出信号：a.电压脉冲 b.4-20mA标准电流信号 显示内容六位瞬时流量值 / 六位频率测量值 / 六位流量系数 / 六位介质密度 / 阻尼系数(1-9) / 流量下限(小信号切除值) / 九位累积流量值
