LUGB-A温压补偿型涡街流量计
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
LUGB-LCD-A型温压补偿型涡街流量计是由 LUGB涡街流量传感器；LCR-A型可编程智能流量积算仪； PT100温度传感器； RPT3压力变送器，以及配套的电缆，法兰，螺栓，螺杆组成的。 想了解更多信息请联系我们.
产品介绍
本产品可显示：
温度，压力，流量，累积，日报表，月报表

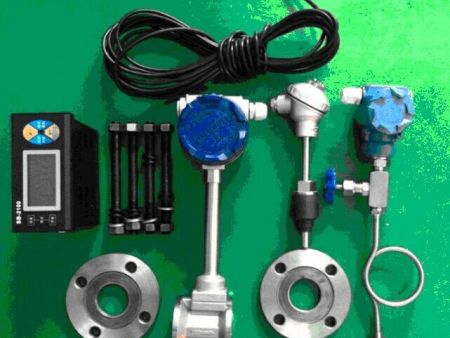

LUGB-LCD-A型温压补偿型涡街流量计是由 LUGB涡街流量传感器；LCR-A型可编程智能流量积算仪； PT100温度传感器； RPT3压力变送器，以及配套的电缆，法兰，螺栓，螺杆组成的。
其中 LUGB-23涡街流量传感器（测气体）检测介质情况，通过转换电路输出 频率信号到 LCR-A 型可编程智能流量积算仪，同时 PT100温度传感器和 RPT3压力变送器 根据介质的变化，提供 介质温度和介质压力的信号到LCD-A表中。 LCD-A 型可编程智能流量积算仪经运算处理可以以中文直接显示 温度，压力，介质密度，瞬时流量（瞬间流量）、累积流量（累计流量）、频率等数据。
而且LCR-A表还可以 提供 来停电 报表，日累积报表，月累积报表，给用户抄表带来非常大的方便。另外备有 4 ~20mA，RS485通讯的可增加接口。
LCD-A表的升级版更带有无纸记录功能，自带4-20mA信号输出，带有日报表，月报表，年报表和实时多通路记录。

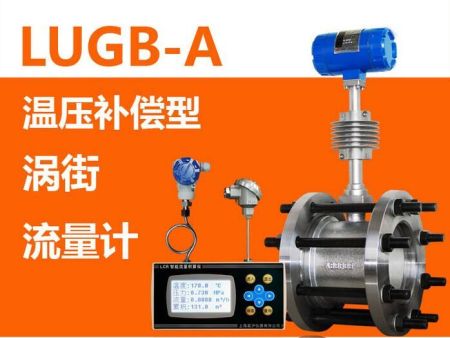

产品图片：
产品特征：
1.不受压力变化限制，可以自动补偿运算。
2.不受温度变化限制，可以自动补偿运算。
3.可以测量 过热蒸汽等温度，压力随时改变的介质。
4.大屏幕中文显示，直观，方便。
5.带来停电记录，可以知道，什么时间来电，什么时间停电，为停电时间内的估算提供依据。停电数据不丢失。
6.有日报表，月报表功能，可查看 每日的记录，和每月的记录，为抄表带来方便。
7.检测探头采用技术封装，抗振性能优越。
8.压力损失小，无可动部件，使用寿命长。
9.配套供应法兰，螺栓，螺母。
10.标配10米专用电缆，LCD-A表可以放任何地方。
11.编程数据带密码锁定，无法擅自更改。适合任何工况下使用～
技术参数：
测量口径
DN15~300mm 测量介质
过热蒸汽 显示方式
中文液晶显示 显示内容 瞬间流量，累积流量
温度
压力
密度，频率
日报表，月报表
无纸记录
显示单位 t/h 或者 其他单位，用户可以自己设定
额定压力 2.5mpa 额定耐温 250℃，或 350℃ 本体材质 碳钢 或 304不锈钢 工作电源 220V市电 分体电缆 标配1米专用信号电缆 探头材质 316L不锈钢 转换器材质 铝 输出信号 4~20mA RS485 防护等级 IP65 安装方式 法兰对夹，可水平也可垂直安装 涡街流量计测量 蒸汽选表举例 ：
公司在福建晋江有一位客户有一台产汽量为10t/h的饱和蒸汽锅炉，向车间供汽，为漂染企业。车间正常用汽量为6.5t/h,蒸汽压力为0.8MPa；高峰时用汽量为8t/h,压力则下降到0.6MPa。小用汽量为 1.5t/h，压力上升到0.8Mpa。现用管道为DN150的无缝钢管。
（1）确认口径
由于要测量的流量是饱和蒸汽的流量，压力变换和值的用汽量都已经给出，因此就可以根据 说明书第02页的饱和蒸汽的选型表来查出应该选用的口径。DN150的涡街流量计在0.6MPa的大测量范围为9.160t/h,在0.8MPa的小的测量范围为1.080t/h，完全符合 该用户的测量要求，因此，就可以选用 DN150的涡街流量计。
（2）确认材质
由于现场管道都是 无缝钢管道。我们为他选的流量计材质是用碳钢的。具体为：碳钢法兰，碳钢螺栓螺母，碳钢壳体，不锈钢发生体，铝盒转换器。
（3）确认转换器外型
被测介质和环境温度都比较高，而且管道离地较高，可选用 LUGB-LCD-P涡街流量计压力补偿型。如果对精确度要求不高的话，还可以选用 LUGB--D涡街流量计分体普通型，需要直接设定介质密度，由于该企业的高压力0.8Mpa和小压力0.6MPa，相差不大，完全可以以0.7Mpa的压力来设定密度。不过这样，肯定会降低测量的准确度。
（4）管道安装注意事项
由于我们后选定的仪表口径为DN150,而原来的管道口径就已经是DN150，所以我们不需要对管道做修改，请根据 说明书 第06页，来选定正确的安装点。如果安装压力变送器，请安装说明书第14页来选择安装节点。如果用户测量的是从 热电厂过来的蒸汽，请特别注意。因为热电厂输出的蒸汽，为了减少管道上的热能损耗，需要大大的提高介质温度，就成了过热蒸汽。而过热蒸汽，由于其压力和温度不存在比例关系，因此需要由温度变送器和压力传感器将温度和压力信号输送到 LCD智能可编程演算仪 来进行 温度压力补偿密度的计算，这样才能保证使用精度。
