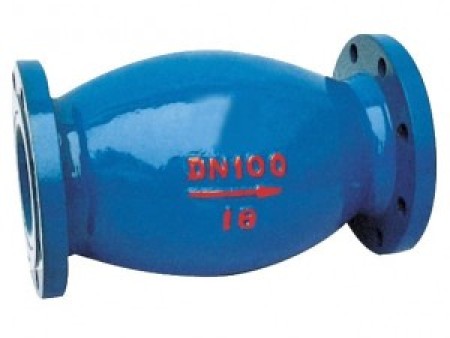

一、HQ44X系列无磨损球式止回阀结构及用途:
HQ44X系列无磨损球式止回阀由阀体、球体和挡板等组成,采用橡胶包滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下、左右滚动,从而打开和关闭阀门,消声式关闭,不产生水锤,密封性很好,水头损失少,可水平或垂直安装。内部流道采用流线型设计,压力损失小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声。该阀主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,防止介质倒流及水锤对泵的损坏。该止回阀用于一般工业管道,作为阻止介质逆流用;该阀比旋启式止回阀水锤平均值下降45%,噪声下降60%。
二、微阻球形止回阀主要技术参数:
公称压力:1.0~1.6MPa
公称通经:50~1000mm
适用介质:水及弱腐蚀性流体
适用温度:0~80℃
法兰标准:GB/T17241.6 GB/T 9113
试验标准:GB/T 13927 AP1598
型号 | 公称压力﹝MPa﹞ | 试验压力﹝MPa﹞ | 适用温度 | 适用介质 | |
壳体 | 密封 | ||||
HQ44X-10/16 HQ45X-10/16 | 1.0 | 1.5 | 1.1 | ≤80℃ | 水、弱腐 蚀性介质 |
1.6 | 2.4 | 1.76 |
三、HQ44X-10/16主要零件材料:
零件名称 | 阀体 | 球架、档板 | 球体 |
材料 | 铸铁、铸钢 | 铸钢 | 铸钢包橡胶 |
四、HQ44X球式止回阀主要外形尺寸:
公称通径 (mm) | 尺寸(mm) | ||
L | H | H1 | |
50 | 250 | 180 | |
65 | 280 | 210 | |
80 | 310 | 225 | |
100 | 350 | 245 | |
125 | 400 | 280 | |
150 | 450 | 320 | |
200 | 550 | 380 | 510 |
250 | 650 | 450 | 570 |
300 | 750 | 510 | 640 |
350 | 850 | 715 | |
400 | 950 | 815 | |
450 | 1050 | 825 | |
500 | 1150 | 980 | |
600 | 1350 | 1155 | |
700 | 1450 | 1260 | |
800 | 1650 | 1350 | |
900 | 1900 | 1660 | |
1000 | 2100 | 1700 |
