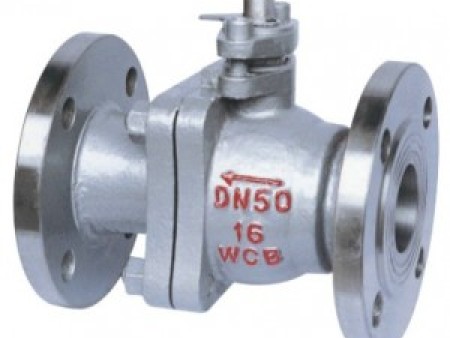

Q41H-16C铸钢金属硬密封球阀
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
Q41H是法兰连接的浮动式硬密封球阀，属于比较常用的球阀种类。该系列球阀特别适用于纸浆、浆料、粉尘及各种含有固体颗粒介质的管道上。
产品介绍
一、Q41H金属硬密封球阀概述：
硬密封球阀是指球阀密封副（即阀座密封面与球体密封面）材料配对为金属对金属的球阀。Q41H是法兰连接的浮动式硬密封球阀，属于比较常用的球阀种类。该系列球阀特别适用于纸浆、浆料、粉尘及各种含有固体颗粒介质的管道上。
二、Q41H系列硬密封球阀的特点：
1、的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。三、Q41H-16C以上规格主要零件及材质：
序号 零件名称 材质 序号 零件名称 材质 GB ASTM GB ASTM 1 阀体 WCB A216-WCB 8 弹簧 60Si2Mn AISI 9260 2 密封圈 柔性石墨 柔性石墨 9 垫片 柔性石墨+不锈钢 B12.10-304/F.G 3 阀座 1Cr18Ni9Ti 304 10 填料 柔性石墨 柔性石墨 4 球体 1Cr13 A276-420 11 填料压盖 WCB A216-WCB 5 螺母 35 A194-2H 12 挡圈 65Mn AISI 1066 6 螺柱 35CrMoA A193-B7 13 阀杆 1Cr13 A276-410 7 座垫 1Cr18Ni9Ti 304 14 螺钉 35 A193-B7 三、Q41H硬密封球阀的主要性能规范：
压力等级 公称压力 磅级 1.6 2.5 4 6.4 10 150 300 400 600 试验压力 壳体试验 2.4 3.75 6 9.6 15 3.03 7.5 10.2 15 密封试验 1.76 2.75 4.4 7.04 11 2.2 5.5 7.48 11 适用工况 适用介质 纸浆、浆料、粉尘及各种固体颗粒介质 适用温度 0~≤425 适用规范 设计制造按 GB12237-89 API60 JP17S-48 法兰尺寸按 JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 结构长度按 GB12221-89 ANSI B16.0 JIS B2002 检验试验按 JB/T9092-99 API598 四、硬密封球阀Q41H的操作和使用：
1、操作前须确认管路和阀已被冲洗过。
2、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。
3、当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。五、Q41H施工、安装要点：
1、安装位置、高度、进出口方向符合设计要求，连接应牢固紧密。
2、安装在保温管道上的各类手动阀门，手柄均不得向下。
3、阀门安装前进行外观检查，阀门的铭牌应符合现行标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4、阀法兰与管线法兰间按管路设计要求装上密封垫。
5、带传动机构的球阀，按产品使用说明书的规定安装。
-
